Vous verrouillez votre conception, appuyez sur Démarrer sur le panneau de commande et attendez ce bord parfaitement lisse, semblable à du verre. Au lieu de cela, vous retirez la pièce finie du lit en nid d"abeilles pour trouver de l"acrylique déchiqueté, micro-fracturé et gravement ébréché. Pour les fabricants chevronnés comme pour les amateurs du week-end, peu de choses peuvent gâcher un cycle de production plus rapidement que la destruction d’un morceau de matériau vierge à la toute dernière étape.
Étant donné que le traitement au laser est fondamentalement une opération sans contact reposant sur une lumière intense et focalisée plutôt que sur une lame physique en rotation, l"écaillage que vous voyez est rarement une rupture mécanique. C"est généralement le résultat direct d"un stress thermique, d"un calibrage incorrect de la machine ou d"impuretés cachées dans le polymère lui-même.
Dans ce guide d"ingénierie complet, nous détaillerons la dynamique exacte des fluides et les raisons thermiques à l"origine de la dégradation des bords. Vous apprendrez à dépanner les paramètres de votre laser CO2, à distinguer les types de fabrication et à comprendre pourquoi la valorisation de vos matières premières est la mesure préventive ultime contre les défauts de découpe.
La science des matériaux dicte les résultats : Le processus de fabrication de votre substrat influence fortement la coupe finale. Les variantes coulées donnent un bord propre, givré à poli, tandis que les types extrudés sont très sujets à la fusion, au gommage et à la fissuration sous contrainte.
Le choc thermique est l'ennemi principal : ce qui apparaît comme une puce physique est presque toujours une fracture thermique provoquée par une assistance excessive à l'air refroidissant trop rapidement le plastique fondu.
Les réglages de précision sont cruciaux : des combinaisons incorrectes de puissance, de vitesse et de fréquence créent des bords instables et cassants qui s'écaillent facilement lors de la manipulation.
Le contrôle qualité évite le gaspillage : les plastiques de qualité inférieure contiennent des impuretés chimiques et des variations d'épaisseur. La mise à niveau vers des options de haute qualité et thermiquement stables minimise les défauts et permet d'économiser des heures de temps de production.
Pour vraiment comprendre pourquoi l"écaillage des bords se produit, nous devons examiner comment un laser CNC interagit avec les matériaux polymères à un niveau microscopique. Contrairement à une toupie CNC ou à une scie à table, un laser CO2 ne coupe pas par friction physique. Au lieu de cela, il fonctionne en dirigeant un faisceau de lumière infrarouge hautement focalisé sur le matériau.
Lorsque cette énergie intense atteint la surface, elle chauffe rapidement le polymère au-delà de son point de fusion et directement dans un état gazeux. Ce changement de phase est connu sous le nom de sublimation. Le laser vaporise essentiellement une ligne microscopique à travers le plastique, permettant aux deux pièces de se séparer sans effort. Lorsqu’elle est parfaitement calibrée, la chaleur localisée fait fondre la limite immédiate de la coupe. Cela crée un bord parfaitement lisse de feuille acrylique transparent qui semble naturellement poli à la flamme.
Par conséquent, l’écaillage dans le traitement laser est largement mal compris. Puisqu’aucune lame physique ne frappe le matériau, ces éclats ne sont pas des cratères d’impact. Il s’agit de microfractures, de fissures dues à des contraintes thermiques appelées faïençages ou d’éruptions provoquées par l’expansion des gaz. Lorsque le matériau subit de violentes fluctuations de température, s’échauffe jusqu’à se vaporiser et se refroidit pour devenir solide en quelques millisecondes seulement, les liaisons moléculaires peuvent se briser. Il en résulte cette redoutable apparence irrégulière.
Avant même de toucher le panneau de commande de votre machine, vous devez vérifier le type exact de matériau posé sur votre lit. L"acrylique est fabriqué de deux manières principales et se comporte de manière totalement différente lorsqu"il est exposé à une énergie infrarouge extrême.
L"acrylique extrudé est produit en chauffant des granulés de polymère brut dans une masse fondue et en les forçant à travers une série de rouleaux mécaniques lourds pour obtenir l"épaisseur souhaitée. Ce processus continu de poussée et de traction crée une tension directionnelle sévère au niveau moléculaire. Lorsque la chaleur intense d’un laser frappe le matériau extrudé, cette tension moléculaire verrouillée est violemment libérée. Le matériau a tendance à fondre en une résine collante plutôt que de se vaporiser proprement. Plus important encore, le relâchement soudain de la tension rend le bord coupé très instable et sujet à des microfissures retardées.
En revanche, l’acrylique coulé est fabriqué en versant un monomère liquide entre deux plaques de verre hautement poli, qui durcit ensuite lentement dans un four contrôlé. Parce qu’il n’est jamais poussé ou tiré à travers des rouleaux, il présente une structure moléculaire uniforme et isotrope avec une tension interne presque nulle. Cast est la référence incontestée en matière de traitement laser. La coupe nécessite un peu plus de puissance, mais le résultat est un beau bord très résistant aux contraintes thermiques.
Fonctionnalité | Acrylique coulé | Acrylique extrudé |
|---|---|---|
Processus de fabrication | Versé dans des moules en verre, durcissement lent | Poussé à travers des rouleaux mécaniques |
Contrainte interne | Tension pratiquement nulle | Tension directionnelle élevée |
Qualité des bords laser | Poli à la flamme, lisse, stable | Fondu, collant, sujet aux microfractures |
Meilleure application | Découpe laser de précision, gravure | Thermoformage, routage de base |
Si vous êtes sûr d"utiliser le bon matériau de fonte mais que vous rencontrez toujours des défauts de bord, le problème réside sans aucun doute dans l"étalonnage de votre machine. D’un point de vue technique, le maintien d’un bassin de fusion stable est essentiel. Voici les raisons scientifiques les plus courantes de défaillance des bords.
L"assistance aérienne est une fonctionnalité standard sur la plupart des lasers CO2. Il souffle de l"air comprimé à travers la buse directement sur le point focal de la coupe pour éliminer les débris et éteindre les poussées. Cependant, pour les plastiques, l’assistance pneumatique agressive est la principale cause de l’écaillage des bords.
Lorsque le laser vaporise le plastique, la saignée immédiate est recouverte de liquide bouillant. Si vous soufflez de l’air à haute pression et à température ambiante sur ce liquide bouillant, il refroidit instantanément. Cette chute rapide de température induit un choc thermique important. Le bord se solidifie trop rapidement, devenant très cassant, et les copeaux microscopiques s"écaillent immédiatement lorsque les contraintes internes tentent de s"égaliser.
Pour obtenir une finition semblable à celle du verre, il faut maintenir un équilibre thermique délicat. Si le laser se déplace trop rapidement à une puissance inférieure, la densité d"énergie est insuffisante pour faire fondre complètement le bord. Le faisceau bégaie efficacement à travers le matériau, laissant un bord strié et instable qui est sujet à l"écaillage physique lorsque vous retirez la pièce de la feuille squelette. À l’inverse, un déplacement trop lent avec une puissance excessive génère un surplus d’énergie thermique. Le matériau environnant se déforme, bout et crée des bavures dures et croustillantes qui s"écaillent lors de la manipulation.
Les lasers CO2 n"émettent pas un flux lumineux continu ; ils pulsent rapidement. Ceci est mesuré en impulsions par pouce ou Hertz. Si votre fréquence est trop basse, le laser agit comme une aiguille à coudre perforée. Il perce des milliers de trous microscopiques qui se chevauchent plutôt que de créer une coupe fluide. Les espaces microscopiques entre ces impulsions se refroidissent légèrement avant que l’impulsion suivante n’arrive, créant un bord dentelé entièrement constitué de minuscules micropuces.
Un faisceau laser a la forme d’un sablier, convergeant vers un point focal spécifique avant de s’étendre à nouveau. Pour une coupe nette à 90 degrés, la partie la plus étroite du faisceau doit être focalisée exactement sur ou légèrement en dessous de la surface du matériau. Si l’objectif est flou, le faisceau frappant le plastique est plus large et moins concentré. Cela crée une saignée en forme de V inclinée. Le bord inférieur de cette coupe inclinée devient incroyablement fin, fragile et très susceptible de se casser.
Souvent, les opérateurs constateront que le bord supérieur de leur coupe est parfaitement lisse, mais que le bord inférieur est fortement ébréché, piqué ou givré. Ce phénomène frustrant est provoqué par un flashback. Lorsque le faisceau traverse entièrement le plastique, l’énergie restante atteint la grille métallique en nid d’abeille qui soutient le matériau. Le métal reflète la chaleur intense directement vers le dessous du plastique, fondant et ébréchant le bord inférieur de la pièce.
En ajustant systématiquement votre machine en fonction de la dynamique des fluides et des propriétés thermiques, vous pouvez éliminer entièrement les défauts de bord et améliorer la qualité de votre production.
Pour garantir une fusion continue, vous devez configurer vos paramètres de manière réfléchie. Pour les épaisseurs standard de 3 mm, utilisez une vitesse relativement lente d"environ 10 mm à 15 mm par seconde associée à une puissance élevée d"environ 70 à 85 % de capacité. Surtout, réglez votre fréquence sur son réglage maximum autorisé. Une haute fréquence garantit que les impulsions laser sont si rapides que le matériau reste dans un état fondu continu le long de la ligne de coupe, empêchant ainsi l"effet de micro-écaillage perforé.
Pour éviter les chocs thermiques, vous devez limiter l"effet de refroidissement de votre assistance pneumatique. Réduisez la pression de l’air au strict minimum absolu. Vous n"avez besoin que d"un léger flux d"air, juste assez pour chasser les vapeurs combustibles de la lentille afin d"éviter l"accumulation de suie ou la fissuration de la lentille thermique. Une pression de 0,5 à 1,5 PSI est généralement suffisante. En permettant au matériau de refroidir à son rythme naturel, la structure moléculaire se stabilise sans se fracturer.
Pour éliminer le retour de flamme et l"écaillage du bord inférieur, séparez le matériau du lit laser métallique. Ne posez pas le plastique directement sur la grille en nid d"abeille. Utilisez plutôt des entretoises métalliques, des tables à épingles spécialisées ou même de petits morceaux d"acrylique pour élever le matériau d"au moins un demi-pouce. En suspendant le matériau dans l"air, le faisceau laser traverse proprement le fond et toutes les réflexions du lit métallique se dissipent avant de pouvoir atteindre votre pièce.
L’industrie de la fabrication connaît actuellement une évolution massive vers l’automatisation et la perfection dès le premier passage. Avec l’adoption rapide des lasers CO2 industriels à grande vitesse, la tolérance aux défauts de bord a chuté. L"analyse du marché montre une demande croissante de signalisation architecturale haut de gamme, de présentoirs de point de vente au détail et de récompenses haut de gamme. Cette demande oblige les commerçants à repenser leurs stratégies d’approvisionnement en matières premières.
Historiquement, les fabricants auraient pu accepter des écailles mineures et les cacher avec des cadres ou un post-traitement intensif. Aujourd'hui, les coûts de main-d'œuvre associés au ponçage, au polissage et à la mise au rebut manuels des pièces défectueuses dépassent de loin les économies initiales liées à l'achat de plastiques économiques. Par conséquent, il existe un mouvement à l’échelle de l’industrie vers la normalisation des substrats de haute qualité en feuilles acryliques transparentes . En utilisant des matériaux thermiquement stables, les fabricants obtiennent des bords impeccables directement sur le lit laser, améliorant ainsi considérablement les délais d'exécution et les marges bénéficiaires.
Lors de l"utilisation d"un laser CNC, il est facile de se concentrer entièrement sur les paramètres de la machine. Cependant, l"état du revêtement de surface du matériau, appelé masquage, joue un rôle étonnamment critique dans la qualité finale de la coupe.
Le masquage se présente généralement sous deux formes principales : du ruban adhésif à base de papier et un film plastique polyéthylène. La composition matérielle de ce masquage dicte son comportement sous contrainte thermique intense. Le masquage par film plastique est très problématique pour les applications laser. Lorsque le faisceau frappe une surface masquée en plastique, la chaleur intense fait fondre le film plutôt que de le vaporiser. Ce plastique fondu s"écoule dans le trait de scie fraîchement coupé et fusionne avec le bord acrylique chaud.
À mesure que le matériau refroidit, le masquage en plastique durcit pour former une bavure rigide et dentelée. Lorsqu"un opérateur tente de décoller ce plastique fondu, la bavure rigide se détache, entraînant avec elle des fragments microscopiques de l"acrylique, ce qui entraîne un bord gravement ébréché. De plus, le masquage en papier constitue la norme incontestée de l’industrie. Le ruban de papier de haute qualité utilise un adhésif spécialisé à base de latex qui résiste à la chaleur localisée. Au lieu de fondre, le papier se vaporise proprement. Il agit également comme une barrière thermique contre les chocs et absorbe les résines vaporisées qui autrement se déposeraient sous forme de résidus de fumée brumeux.
Même avec des réglages parfaitement calibrés, une distance focale optimale et un masquage papier correct, des écailles des bords se produiront toujours si le matériau de base est fondamentalement défectueux. Dans le domaine du traitement laser, la composition des matériaux est la variable ultime.
Le marché est saturé de plastiques de qualité inférieure et bon marché commercialisés comme étant prêts pour le laser. Cependant, ces options peu coûteuses sont fréquemment fabriquées à partir de charges recyclées ou de mélanges de polymères afin de réduire les frais généraux de production. Bien qu’ils puissent paraître acceptables à l’œil nu, leur structure moléculaire interne est très incohérente. Lorsqu’un faisceau laser traverse un matériau présentant des densités variables ou des impuretés chimiques, le taux de vaporisation fluctue énormément. Cette incohérence provoque des pics et des baisses de température localisés le long de la ligne de coupe, conduisant à des contraintes thermiques internes. Au fur et à mesure que le matériau refroidit, ces zones sollicitées se fracturent.

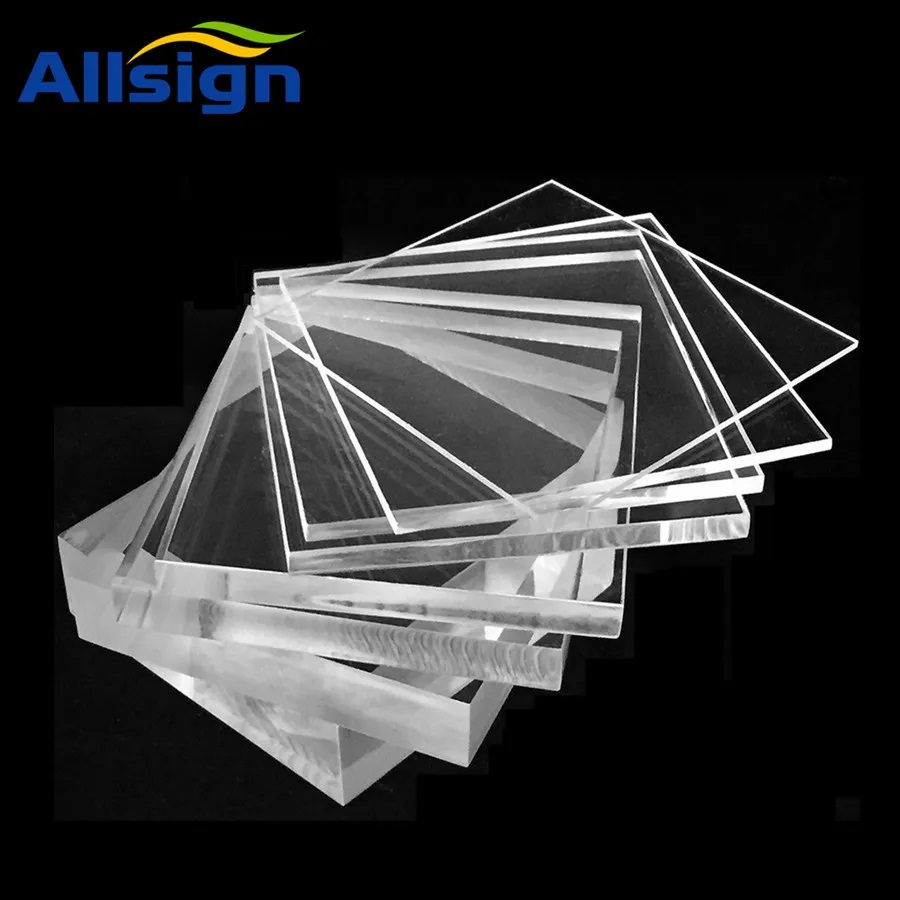

Pour éliminer ces variables frustrantes, la mise à niveau vers un substrat de qualité supérieure étroitement contrôlé est essentielle. Lorsque vous intégrez une feuille acrylique transparente Allsign dans votre flux de travail, vous investissez dans une stabilité thermique supérieure et une clarté optique exceptionnelle. Les matériaux haut de gamme sont fabriqués à partir de matières premières 100 % vierges, offrant une transmission lumineuse de plus de 92 %. Cela garantit une structure moléculaire uniforme qui réagit de manière prévisible à la vaporisation thermique.
Plus précisément, l’absence d’impuretés signifie qu’il n’y a pas de particules étrangères susceptibles de provoquer des brûlures localisées, des micro-explosions ou des craquelures thermiques. De plus, des tolérances d"épaisseur strictes garantissent que la distance focale de votre laser reste parfaitement optimisée tout au long du travail. Cela minimise le gaspillage de stocks et garantit un bord lisse et sans éclats à chaque fois.
Le risque de dégradation des bords ne s’arrête pas au moment où le laser cesse de tirer. La phase de post-traitement est une fenêtre critique où de nombreux opérateurs endommagent par inadvertance leurs pièces parfaitement découpées.
Une fois le travail terminé, les bords de votre conception subissent encore un changement de phase, passant d"un état semi-liquide à un état solide. Le matériau oscille près de sa température de transition vitreuse. Si vous saisissez immédiatement la pièce et la faites sortir avec force de la feuille de squelette, la flexion mécanique provoquera la fracture des bords chauds et vulnérables. Faites toujours preuve de patience. Laissez le matériau reposer dans le lit laser pendant une à deux minutes, en le laissant refroidir naturellement à température ambiante avant d"appliquer une pression physique.
Le nettoyage est le lieu où se produisent la plupart des désastres post-traitement. Les bords fraîchement découpés au laser contiennent des contraintes thermiques résiduelles invisibles. Si vous appliquez des produits chimiques agressifs sur ces bords sollicités, le plastique subira une craquelure chimique immédiate. Vous entendrez un léger crépitement, suivi instantanément d"un réseau rapide de fissures et d"éclats profonds qui ruinent la pièce. N"utilisez jamais de nettoyants à base d"alcool, de nettoyants pour vitres à base d"ammoniaque ou d"acétone sur les bords découpés au laser. Utilisez plutôt un chiffon doux en microfibre avec du savon doux et de l’eau tiède.
L"écaillage le long d"un bord découpé au laser est rarement une rupture physique. C"est le symptôme visuel d"un choc thermique, d"un calibrage incorrect de la machine ou d"une mauvaise qualité des matériaux. Pour obtenir cette finition convoitée semblable à celle du verre, abaissez toujours votre assistance pneumatique à une légère brise pendant la coupe, vérifiez votre mise au point laser avant de commencer les travaux et élevez votre matériau pour éviter un retour de flamme.
Plus important encore, assurez-vous d’utiliser des matériaux moulés de haute qualité spécialement conçus pour le traitement thermique. Arrêtez de vous battre avec des plastiques de mauvaise qualité qui vous font perdre du temps, endommagent vos outils et nuisent à la réputation de votre marque. En investissant dans des feuilles haut de gamme conçues avec précision par un fabricant de confiance comme Allsign, vous obtiendrez des résultats impeccables, professionnels et sans écailles dès la sortie de la machine à chaque cycle de production.
Oui, couper un matériau de 1/4 de pouce sans ébrécher est tout à fait réalisable. Les feuilles plus épaisses nécessitent simplement une approche spécifique : vous devez réduire considérablement votre vitesse de découpe et augmenter la puissance du laser pour que le faisceau pénètre complètement sans hésitation. De plus, une lentille parfaitement focalisée n’est pas négociable pour les matériaux plus épais afin d’éviter un bord incliné. Élever le drap du lit en nid d"abeilles à l"aide d"entretoises empêchera le retour de flamme et garantira un résultat propre.
Cette fracturation retardée est un phénomène connu sous le nom de faïençage. Cela se produit lorsque la contrainte thermique interne générée par le processus de découpe laser réagit avec des facteurs environnementaux ou des produits chimiques incompatibles. Si vous appliquez des adhésifs à base d"alcool, des solvants de nettoyage agressifs ou même exposez le bord sollicité à certaines vapeurs chimiques quelques jours après la découpe, les chaînes de polymère se sépareront violemment. Pour éviter cela, utilisez uniquement du savon doux pour le nettoyage et des adhésifs spécialement formulés pour la fabrication acrylique.
Le ruban de masquage ne maintient pas physiquement les bords ensemble pour empêcher l"écaillage mécanique, mais il joue un rôle essentiel dans la protection thermique. Un masquage en papier de haute qualité protège la surface des résidus de fumée, des marques de brûlure et des chocs thermiques localisés. Plus important encore, l’utilisation d’un masquage en papier est largement supérieure au masquage en film plastique. Le film plastique fond dans le bord coupé sous la chaleur du laser, créant une bavure dure et déchiquetée qui provoque un écaillage important du bord lorsqu"il est décollé.
L"acrylique coulé est largement supérieur pour les applications de découpe laser. De par son procédé de fabrication, l"acrylique coulé possède une structure moléculaire uniforme avec une tension interne quasiment nulle, lui permettant de se vaporiser proprement sous un laser CO2. Cela laisse un bord lisse et poli qui résiste à l"écaillage. L"acrylique extrudé retient une immense tension interne lorsqu"il est poussé à travers les rouleaux. Une fois coupé, cette tension est relâchée, ce qui fait fondre le plastique, se gomme et devient très sensible à la fissuration sous contrainte.
Pour éviter une fusion et un gommage excessifs, vous devez optimiser votre rapport vitesse/puissance et vous assurer que vous utilisez un matériau coulé plutôt qu"extrudé. Si votre laser se déplace trop lentement avec une puissance élevée, un excès de chaleur s"accumule dans le bain de fusion, provoquant la déformation et l"ébullition du plastique environnant. Augmentez légèrement votre vitesse de coupe tout en conservant suffisamment de puissance pour percer entièrement le matériau. De plus, assurez-vous que votre ventilateur d’extraction éloigne efficacement les vapeurs chaudes de la ligne de coupe.
La configuration idéale implique un laser CO2 plutôt qu"un laser à diode ou à fibre, car la longueur d"onde de 10 600 nm d"un tube CO2 est parfaitement absorbée par les plastiques transparents. Équipez votre machine d"une lentille focale de 2,0 pouces ou de 2,5 pouces pour les épaisseurs standard afin de maintenir une saignée droite. Réglez votre assistance pneumatique à une pression très basse, juste assez pour protéger la lentille, soulevez le matériau du lit métallique à l"aide de supports à broches et maximisez vos réglages de fréquence pour un bord continu et poli.
